东风曲臂20米高空作业车
- 详细参数
|
【主要技术资料】 |
|||
|
产品名称 |
JDF5100JGK20E5型高空作业车 |
外型尺寸(mm) |
9380 × 2470 × 3800 (mm) |
|
产品型号 |
JDF5100JGK20E5 |
批次 |
284 |
|
底盘型号 |
EQ1140LJ9BDF |
货厢尺寸(mm) |
× × (mm) |
|
总 质 量(kg) |
10300 (kg) |
接近/离去角(° ) |
18/11 (°) |
|
额定质量(kg) |
(kg) |
前悬/后悬(mm) |
1230/2500 (mm) |
|
整备质量(kg) |
10105 (kg) |
**高车速(km/h) |
110 (km/h) |
|
轴荷 |
4120/6180 |
|
|
|
【底盘参数】 |
|||
|
底盘型号 |
EQ1140LJ9BDF |
轴 数 |
2 |
|
轴 距(mm) |
4700 (mm) |
前 轮 距(mm) |
1858 (mm) |
|
前排乘客 |
3 |
后 轮 距(mm) |
1806 (mm) |
|
轮 胎 数 |
6 |
弹簧片数 |
8/10+7 |
|
轮胎规格 |
8.25R20 |
|
|
|
其它： |
YC4S170-50发动机**大净功率:120(KW)ABS系统生产厂家,型号 :焦作博瑞克**技术有限公司,J ABS.应安装具有卫星定位功能的行驶记录仪 |
||
|
【发动机参数】 |
|||
|
发动机型号 |
发动机生产企业 |
排量（ml） |
功率（kw） |
|
YC4S170-50 |
广西玉柴机器股份有限公司 |
3767 |
125 |
|
排放标准： |
GB17691-2005国Ⅴ,GB3847-2005 |
燃料种类： |
柴油 |
|

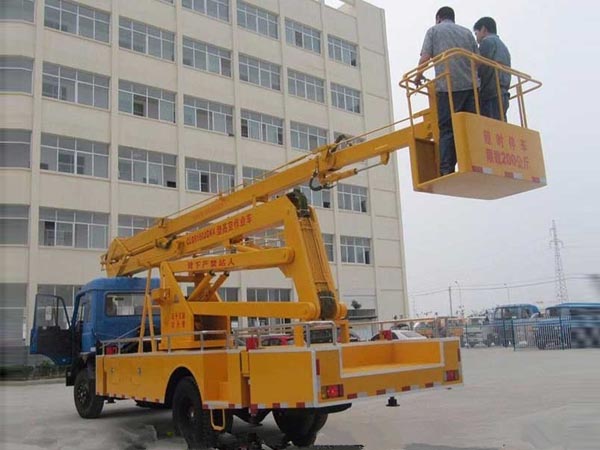

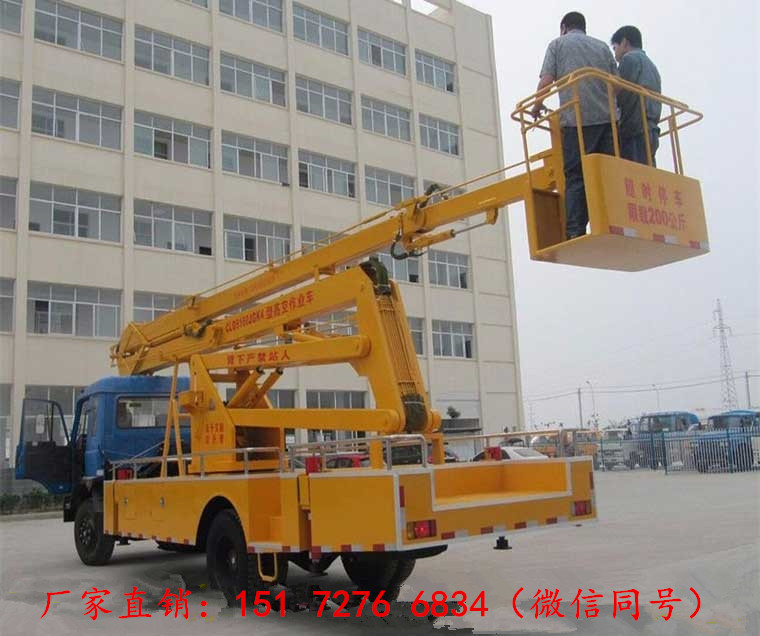

东风20米折臂式高空作业车专用功能说明： |
|||
|
**大作业半径：9m，**大作业高度：20m， |
|||
|
工作臂转台可360°回转。 |
|||
|
带吊钩，**大起吊质量1000㎏，伸缩起重臂伸长量2m，**大起吊高度11.5m。 |
|||
|
支腿跨距：纵向：2430mm，横向：前1600mm，后2780mm. |
|||
|
吊篮额定载荷≤200㎏。吊篮尺寸：1080X610X1100mm。 |
|||
|
外置拉杆机械调平，带油缸锁止功能，转台和吊篮双位操作。带发动机熄火装置，带应急动力单元。 |
|||
|
高空作业车专用功能说明 |
|
|

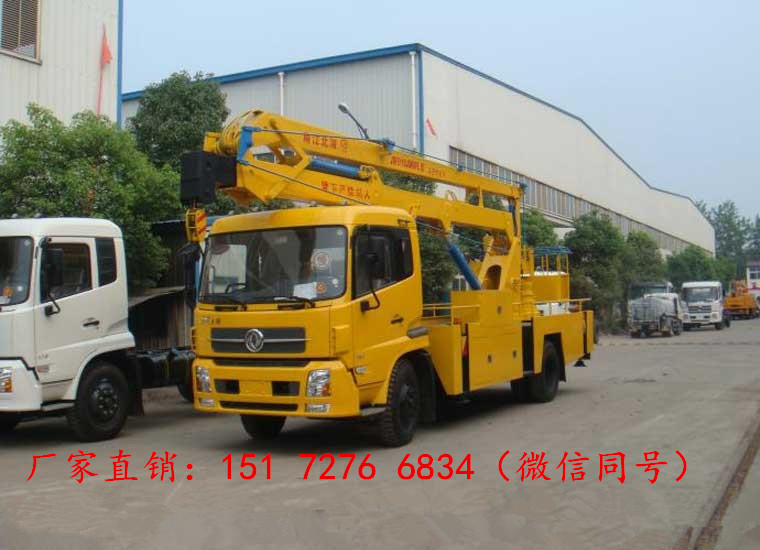

驾驶室 |
平头全金属封闭式驾驶室，双排座，四开门，全景曲面式挡风玻璃。采用电镀钢板及电镀涂层技术，可保护不被锈蚀。带防眩隔光带的夹层曲面玻璃，视野更加开阔，并可遮挡强光，减轻疲劳，选装新型前面罩，前保险杠，前组合灯具，车门窗，选装前围下面罩。准乘2+3人，保留车斗空间，为野外作业提供方便。 |
|
**系统 |
**系统液压马达元器件为美国伊顿进口，平衡阀为丹麦进口；**产密封圈，土尔其进口多路阀，其他主要配套件如液压缸、液压锁等均选用国内知名品牌。 |
|
安全系统 |
主要受力结构件采用高强度武钢锰钢制造，质量可靠。**的多路**阀等**元件，实现操作无级调速；上下臂限位功能、双重互锁功能、发动机紧急熄火及重新启动功能；工作平台、转台、地上三位操作上车功能等，保证人员作业安全。 |
|
油漆 |
车体及金属附件进行了喷涂防腐底漆和面漆，附着力强，耐腐性好，漆膜均匀，色彩光亮持久，提高美观程度，能够承受潮湿、多尘、盐雾等不良环境，长期使用不会发生开裂、起皮、褪色等问题。 |
|
车身颜色 |
选用东风蓝、乳白或者工程黄三种车身颜色，适应不同客户需求，外形美观。 |
